Цилиндрические мотор-редукторы серии R(RC)(HR)

Главная / Каталог продукции / Мотор-редукторы / Цилиндрические мотор-редукторы /

Соосные цилиндрические мотор-редукторы R обладает высокой производительностью и просты в эксплуатации. Агрегаты широко используют в различных промышленных и производственных сферах так, как они соответствуют стандартам прочности и долговечности. В качестве комплектующих используются зубчатые механизмы SEW-EURODRIVE и поэтому мотор-редукторы рекомендованы для работы где необходима высокая производительность и надежность. Цилиндрические мотор-редукторы серии R по размерам и техническим параметрам соответствуют европейским стандартам и поэтому могут заменить вышедший из строя привод марки NORD, SEW-EURODRIVE, MOTOVARIO, TOS-ZNOJMO, VARVEL.

Схема типового обозначения

Редуктор HR-47-67,6-20.7-B3-0.55

HR - серия;
47 - типоразмер;
67,6 - передаточное число;
20,7 - частота вращения выходного вала (об/мин);
B3 - монтажная позиция;
0,55 - мощность электродвигателя

Технические характеристики.pdf

Технические параметры и размеры.pdf

Общее описание:

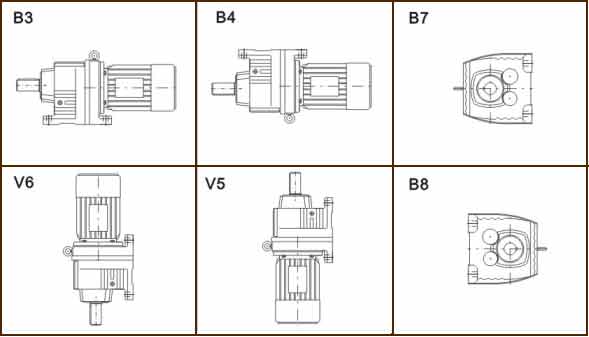

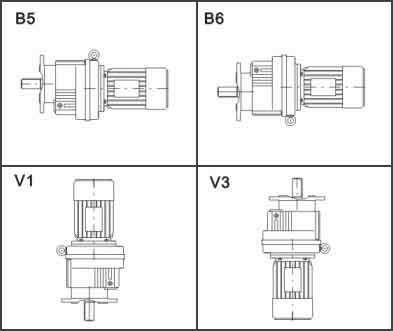

Монтажные позиции мотор-редуктора HR

Максимальный крутящий момент

Типоразмер	37	47	57	67	77	87	97	107	137	147	167
Крутящий момент, Нм	130	300	465	505	685	1290	2430	3508	6600	10800	14800

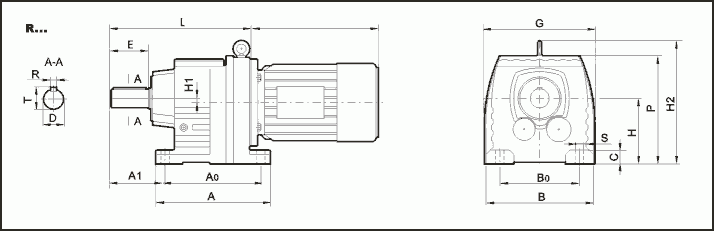

Габаритные и присоединительные размеры цилиндрического мотор-редуктора HR

типо- размер	присоединительные размеры					выходной вал				габаритные размеры
типо- размер	H	A0	В0	A1	S	D	R	T	E	L	A	В	G	С	P	H1	H2
R07	65-0.5	95	85	48	6.5	20k6	6	22.5	40	145	108.5	103	103	11	107	0	-
R17	75-0.5	110	110	58	9	20k6	6	22.5	40	174	131	140	140	12	134	0	-
R27	90-0.5	130	110	75	9	25k6	8	28	50	193	152	145	151	18	147	3.4	-
R37	90-0.5	130	110	75	9	25K6	8	28	50	201	160	145	161	18	151	4.9	-
R47	115-0.5	165	135	90	13.5	30K6	8	33	60	235	195	170	184	24	190	15.4	-
R57	115-0.5	165	135	100	135	35k6	10	38	70	257	200	190	202	24	187	11.2	-
R67	130-0.5	195	150	100	14	35K6	10	38	70	280	235	210	221	30	215	19.4	243
R77	140-0.5	205	170	115	17.5	40K6	12	43	80	300	245	230	241	30	234	9.9	269
R87	180-0.5	260	215	140	17.5	50K6	14	53.5	100	372	310	290	303	45	298	16.8	345
R97	225-0.5	310	250	160	22	60m6	18	64	120	440	365	340	354	55	368	11.2	418
R107	250-0.5	370	290	185	26	70m6	20	74.5	140	495	440	400	415	65	411	24.4	475
R137	315-1	410	340	220	33	90m6	25	95	170	589	490	450	464	70	505	35.2	562
R147	355-1	500	380	260	39	110m6	28	116	210	695	590	530	548	80	569	41	637
R167	425-1	580	500	270	39	120m6	32	127	210	790	670	660	678	100	679	63	749

Габаритные и присоединительные размеры цилиндрического мотор-редуктора HR

типо- размер	присоединительные размеры									выходной вал				габаритные размеры
типо- размер	Fig.	A1	E1	B1(h8)	M	C1	F1	n1	S1	D	E	T	R	H1	L	G	P	H
RF07	Fig. 1	120 140 160	100 115 130	80 95 110	40	8 9 10	3 3 3.5	4	6.5 8.5 8.5	20k6	40	22.5	6	1.13	152	103	-	68
RF17	Fig. 1	120 140 160	100 115 130	80 95 110	40	8 9 10	3 3 3.5	4	6.5 8.5 8.5	20k6	40	22.5	6	-	179	130	-	76
RF27	Fig. 1	120 140 160	100 115 130	80 95 110	50	8 9 10	3 3 3.5	4	6.5 9 11	25k6	50	28	8	-	199	142	-	92
RF37	Fig.1	120 160 200	100 130 165	80 110 130	50	8 10 12	3 3.5 3.5	4	6.5 9 11	25k6	50	28	8	4.9	201	161	149	90
RF47	Fig.1	140 160 200	115 130 165	95 110 130	60	10 10 12	3 3.5 3.5	4	9 9 11	30k6	60	33	8	15.4	235	184	190	115
RF57	Fig.1	160 200 250	130 165 215	110 130 180	70	10 12 15	3.5 3.5 4	4	9 11 13.5	35k6	70	38	10	11.2	257	202	-	121
RF67	Fig.1	200 250	165 215	130 180	70	12 15	3.5 4	4	13.5 13.5	35k6	70	38	10	19.4	280	221	215	130
RF77	Fig.1	250 300	215 265	180 230	80	15 18.5	4 4	4	13.5 13.5	40к6	80	43	12	9.9	300	241	234	140
RF87	Fig.1	300 350	265 300	230 250	100	16 18	5 5	4	13.5 17.5	50к6	100	53.5	14	16.8	372	303	298	180
RF97	Fig.1	350 450	300 400	250 350	120	18 22	5 5	4	17.5 17.5	60m6	120	64	18	11.2	440	354	368	225
RF107	Fig.1 Fig.2	350 450	300 400	250 350	140	20 22	5 5	4 8	17.5 17.5	70m6	140	74.5	20	24.4	495	415	411	250
RF137	Fig.2	450 550	400 500	350 450	170	22 25	5	8	17.5 17.5	90m6	170	95	25	35.2	589	464	505	315
RF147	Fig.2	450 550	400 500	350 450	210	22 25	5	8	17.5 17.5	110m6	210	116	28	41	695	548	569	355
Rf167	Fig.2	550 660	500 600	450 550	210	25 28	6	8	17.5 22	120m6	210	127	32	63	790	678	679	425

Габаритные и присоединительные размеры цилиндрического мотор-редуктора HR

Типо- размер	присоединительные размеры					размеры вала					габаритные размеры
Типо- размер	HO	A0	ВО	A1	dO	d	b	С	I	S	L	A	В	H1	T	h	h1	H2
R31	55	110	125	52	9	20k6	6	22.5	40	M6	140	140	160	169	40	12	44	-
R41	70	110	135	72	11	25k6	8	28	50	M8	162	140	180	202	45	16	51	-
R51	80	120	135	75	14	25k6	8	28	50	M8	170	155	180	218	45	20	60	-
R71	90	150	170	105	18	40k6	12	43	80	M12	230	190	230	263	60	25	74	307
R81	100	160	215	120	18	45k6	14	48.5	90	M16	250	210	290	320	75	35	95	367
R91	120	180	260	133	20	50k6	14	53.5	100	M16	283	240	340	385	80	40	116	442
R101	140	210	310	152	22	60m6	18	64	120	M20	327	270	400	445	90	45	130	515
R121	160	270	400	175	26	75m6	20	79.5	140	M24	400	350	510	541	120	55	156	615
R151	200	300	500	221	33	90m6	25	95	170	M24	477	400	620	662	120	70	187	764

Габаритные и присоединительные размеры цилиндрического мотор-редуктора HR

Типо- размер	присоединительные размеры							размеры вала					габаритные размеры
Типо- размер	D	Fig	D1	D2	A1	R	d0	d	b	с	I	S	V1	Р	Р1	С1	L	h1
RF31	160	1.1	130	110h7	50	3	9	20к6	6	22.5	40	М6	60	114	-	8	140	44
RF41	200	1.1	165	130h7	60	3.5	11	25k6	8	28	50	М8	75	132	-	121	162	51
RF61	200	1.1	165	130h7	60	3.5	11	25к6	8	28	50	М8	69	138	-	12	170	60
RF71	250	1.1	215	180h7	90	4	14	40к6	12	43	80	М12	84	173	217	15	230	74
RF81	350	1.1	300	250h7	100	5	18	45к6	14	48.5	90	М16	105	220	267	18	250	95
RF91	400	1.2	350	300h7	110	5	18	50к6	14	53.5	100	М16	125	265	322	20	283	116
RF101	450	1.2	400	350h7	130	5	18	60т6	18	64	120	М20	145	305	375	22	327	130
RF121	450	1.2	400	350h7	150	5	18	75т6	20	79.5	140	М24	170	381	456	22	400	156
RF151	550	1.2	500	450h7	180	5	22	90т6	25	95	170	М24	214	462	564	25	477	187

Габаритные и присоединительные размеры цилиндрического мотор-редуктора HR

Типоразмер	Фланец	Fig.	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
R37	AM63	1	95	115	3.5	120	140	M8	72	11	23	12.8	4
	AM71		110	130	3.5		160	M8	72	14	30	16.3	5
	Am80		130	165	4.5		200	M10	106	19	40	21.8	6
	AM90*		130	165	4.5		200	M10	106	24	50	27.3	8
R47 R67	AM63	1	95	115 130	3.5	160	140	M8	66	11	23	12.8	4
	AM71		110	115 130	3.5		160	M8	66	14	30	16.3	5
	AM80		130	165	4.5		200	M10	99	19	40	21.8	6
	AM90		130	165	4.5		200	M10	99	24	50	27.3	8
	AM 100*		180	215	5		250	M12	134	28	60	31.3	8
	AM112*		180	215	5		250	M12	134	28	60	31.3	8
R77	AM71	1	110	130	3.5	200	160	M8	60	14	30	16.3	5
	AM80		130	165	4.5		200	M10	92	19	40	21.8	6
	AM90		130	165	4.5		200	M10	92	24	50	27.3	8
	AM 100*		180	215	5		250	M12	126	28	60	31.3	8
	AM112*		180	215			250		126	28	60	31.3	8
	AM 132*		230	265			300		179	38	80	41.3	10
R87	AM80	1	130	165	4.5	250	200	M10	87	19	40	21.8	6
	AM90		130	165	4.5		200	M10	87	24	50	27.3	8
	AM 100		180	215	5		250	M12	121	28	60	31.3	8
	AM112		180	215			250		121	28	60	31.3	8
	AM132		230	265			300		174	38	80	41.3	10
	AM 160*		250	300	6		350	M16	232	42	110	45.3	12
	AM 180*		250	300	6		350	M16	232	48	110	51.8	14
R97	AM100	1	180	215	5	300	250	M12	116	28	60	31.3	8
	AM112		180	215			250		116	28	60	31.3	8
	AM132		230	265			300		169	38	80	41.3	10
	AM 160		250	300	6		350	M16	227	42	110	45.3	12
	AM 180		250	300	6		350		227	48		51.8	14
	AM200		300	350	7		400		268	55		59.3	16
	AM225*	2	350	400	7		450		283	60	140	64.4	18
R107	AM 100	1	180	215	5	350	250	M12	110	28	60	31.3	8
	AM112		180	215			250		110	28	60	31.3	8
	AM 132		230	265			300		163	38	80	41.3	10
	AM160		250	300	6		350	M16	221	42	110	45.3	12
	AM 180		250	300	6		350		221	48		51.8	14
	AM200		300	350	7		400		262	55		59.3	16
	AM225	2	350	400	7		450		277	60	140	64.4	18
R137	AM 132	1	230	265	5	400	300	M12	156	38	80	41.3	10
	AM 160		250	300	6		350	M16	214	42	110	45.3	12
	AM 180		250	300	6		350		255	48		51.8	14
	AM200		300	350	7		400		255	55		59.3	16
	AM225	2	350	400	7		450		270	60	140	64.4	18
R147	AM 132	1	230	265	5	450	300	M12	148	38	80	41.3	10
	AM 160		250	300	6		350	M16	206	42	110	45.3	12
	AM 180		250	300	6		350		206	48		51.8	14
	AM200		300	350	7		400		247	55		59.3	16
	AM225	2	350	400			450		262	60	140	64.4	18
	AM250		450	500			550		336	65		69.4	18
	AM280		450	500			550		336	75		79.9	20
R167	AM 160	1	250	300	6	550	350	M16	198	42	110	45.3	12
	AM 180		250	300	6		350		198	48		51.8	14
	AM200		300	350	7		400		239	55		59.3	16
	AM225	2	350	400			450		254	60	140	64.4	18
	AM250		450	500			550		328	65		69.4	18
	AM280		450	500			550		328	75		79.9	20

Технические характеристики, мощность (кВт)

0,18 / 0,25 / 0,37 / 0,55	1,5 / 2,2	5,5 / 7,5 / 11	37 / 45

Технические характеристики (одноступенчатые), мощность (кВт)

0,18 / 0,25 / 0,37 / 0,55	2,2 / 3 / 4	18,5 / 22 / 30 / 37
