Редукторные электродвигатели VEM с двухступенчатым редуктором

Главная / Каталог продукции / Мотор-редукторы / Цилиндрические мотор-редукторы /

Редукторный электродвигатель KMR является электромеханическим приводом, который можно применять во всех отраслях промышленности и в производственной деятельности. Прочная конструкция с литыми лапами позволяет редуктору выдерживать большие консольные радиальные нагрузки. Потребителю доступны семь типоразмеров редукторов каждый, из которых выдает частоту вращения в пределах 1,25 – 400 об/мин. Корпус редуктора покрашен специальным лаком, позволяющим применять его в уличных условиях. Редукторная часть заправлена трансмиссионным маслом в соответствии с монтажным исполнением.

Цена: по запросу заказчика

Общее описание:

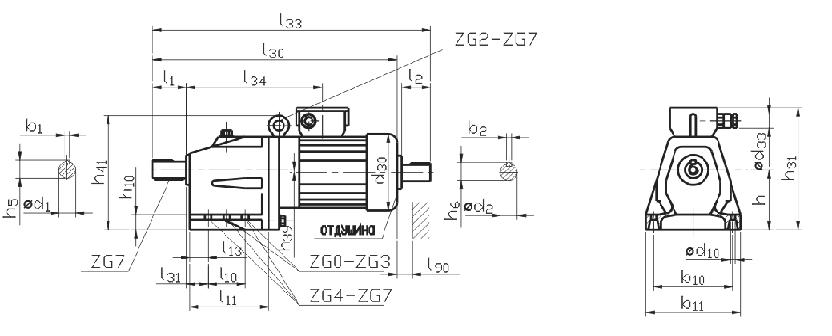

Конструкция G 110 ZG, KMR

Тип	l10±0.3	b10±0.3	h10	d1	d2	l11	b11	h41	l13	h-0,5	h39	l31
ZG0
56K/56G 63K/63G 71K/71G	85	130	15	22k6	11k6 14k6 19k6	116,5	155	-	10,5	100	-	14,5
ZG1
63K/63G 71K71G 80K 80G	95	140	20	28k6	14k6 19k6 22k6	136,5	170	-	15	112	-	20
ZG2
71K/71G 80K 80G 90L 100S	120	170	25	32k6	19k6 22k6 24k6 28k6	165,5	205	236	19	132	7	24
ZG3
80K 80G 90L 100S 100L 112M	150	205	30	48k6	22k6 24k6 28k6 32k6	200,5	245	286	20	160	9	26
ZG4
90L 100S 100L 112M 132S 132M	190	255	35	60m6	24k6 28k6 32k6 38k6	251,5	300	349	24	200	10	31
ZG5
100L 112M 112MX 132S 132M 160S 160M	245	315	40	75m6	28k6 32k6 38k6 42k6	307,5	370	432 438	27	250	13	35
ZG6
132S 132M 160S 160M 180S 180M	280	385	50	90m6	38k6 42k6 48k6	359,5	450	537	34	315	20	43

Тип	l30	l33	l1	l2	d30	d10	h5	d5	b1	b2	d33	l34	h6	l90	h31
ZG0
56K/56G 63K/63G 71K/71G	351 369 398	377 402 442	50	23 30 40	109 124 139	9+0.2	24,5	M8	6	4 5 6	16	195 204 206	12,5 16 21,5	14 16	195 204 211
ZG1
63K/63G 71K71G 80K 80G	402 431 446 468	435 475 500 522	60	30 40 50	124 139 157	12+0.2	31	M8	8	5 6	16	227 229 230	16 21,5 24,5	14 16	216 223 232
ZG2
71K/71G 80K 80G 90L 100S	483 498 520 544 573	527 552 574 598 639	80	40 50 60	139 157 177 196	14+0.25	35	M12	10	6 8	16	261 262 267 271	21,5 24,5 27 31	16 18 20	236 245 252 262
ZG3
80K 80G 90L 100S 100L 112M	571 593 617 646 680 709	625 647 671 712 746 795	110	50 60 80	157 177 196 217	18+0.25	51,5	M16	14	6 8 10	16 21	305 310 314 337	24,5 27 31 35/41	16 18 20 35	271 278 288 330
ZG4
90L 100S 100L 112M 132S 132M	703 732 766 795 818 866	757 798 832 881 908 956	140	50 60 80	177 196 217 258	18+0.25	64	M20	18	8 10	16 21	366 370 393 397	27 31 35/41 41	18 20 35	317 327 369 390
ZG5
100L 112M 112MX 132S 132M 160S 160M	829 858 873 881 929 936 974	895 944 964 971 1019 1057 1095	140	60 80 110	196 217 258 313	22+0.25	79,5	M20	20	8 10 12	16 21 29	433 456 460 479	31 35/41 35 41 45	20 35	374 416 437 480
ZG6
132S 132M 160S 160M 180S 180M	969 1017 1024 1062 1093 1138	1059 1107 1145 1183 1212 1257	170	80 110	258 313 351	26+0.25	95	M24	25	10 12 14	21 29	518 537 548	41 45 51,5	35	495 538 556

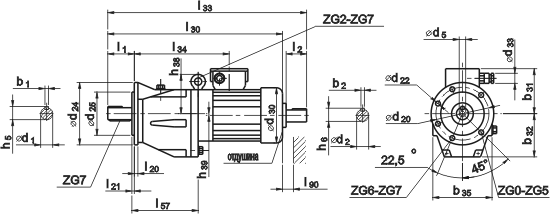

Конструкция G 310 ZG, KMR

Тип	d24	d25	l21	d1	d2	d20	l20	d30	h38	h39	b31	b32	l30	l33	l1	l2	d22	h5	h6
ZG0
56K/56G 63K/63G 71K/71G	140	95j6	9	22k6	11k6 14k6 19k6	115	3	109 124 139	-	-	95 104 111	97	351 369 398	377 402 442	50	23 30 40	9	24,5	12,5 16 21,5
ZG1
63K/63G 71K71G 80K 80G	160	110j6	10	32k6	14k6 19k6 22k6	130	3,5	124 139 157	-	-	104 111 120	109	402 431 446 468	435 475 500 522	60	30 40 50	9	31	16 21,5 24,5
ZG2
71K/71G 80K 80G 90L 100S	200	130j6	10	32k6	19k6 22k6 24k6 28k6	165	3,5	139 157 177 196	104 106 116	7	104 113 120 130	127	483 498 520 544 573	527 552 574 598 639	80	40 50 60	11	35	21,5 24,5 27 31
ZG3
80K 80G 90L 100S 100L 112M	250	180j6	11	48k6	22k6 24k6 28k6 32k6	215	4	157 177 196 217	126 134	9	111 118 128 170	156	571 593 617 646 680 709	625 647 671 712 746 795	110	50 60 80	14	51,5	24,5 27 31 35/41
ZG4
90L 100S 100L 112M 132S 132M	300	230j6	12	60m6	24k6 28k6 32k6 38k6	365	4	177 196 217 258	149 157	10	117 127 169 190	196	703 732 766 795 818 866	757 798 832 881 908 956	140	50 60 80	14	64	27 31 35/41 41
ZG5
100L 112M 112MX 132S 132M 160S 160M	400	300h6	15	75m6	28k6 32k6 38k6 42k6	350	5	196 217 258 313	182 188	13	124 166 187 230	245	829 858 878 881 929 936 974	895 944 964 971 1019 1057 1095	140	60 80 110	18	79,5	31 35/41 35 41 45
ZG6
132S 132M 160S 160M 180S 180M	450	350h6	16	90m6	38k6 42k6 48k6	400	5	258 313 351	222	20	100 223 241	309	969 1017 1024 1062 1093 1138	1059 1107 1145 1183 1212 1257	170	80 110	18	95	41 45 51,5

Тип	b1	b2	d5	d33	l57	b35	l34	l90
ZG0
56K/56G 63K/63G 71K/71G	6	4 5 6	M8	16	136	120	195 204 206	14 16
ZG1
63K/63G 71K71G 80K 80G	8	5 6	M8	16	159	130	227 229 230	14 16
ZG2
71K/71G 80K 80G 90L 100S	10	6 8	M12	16	191	152	261 262 267 271	16 18 20
ZG3
80K 80G 90L 100S 100L 112M	14	6 8 10	M16	16 21	235	182	305 310 314 337	16 18 20 35
ZG4
90L 100S 100L 112M 132S 132M	18	8 10	M20	16 21	291	238	366 370 393 397	18 20 35
ZG5
100L 112M 112MX 132S 132M 160S 160M	20	8 10 12	M20	16 21 29	354	288	433 456 460 479	20 35
ZG6
132S 132M 160S 160M 180S 180M	25	10 12 14	M24	21 29	412	344	518 537 548	35

Номинальная мощность , кВт	Номинальное число , об/мин	Обозначение типа	Крутящий момент , Нм	Масса , кг
0,37	1,25 1,60 2,00	ZG 6/1 KMR 63 G4	2187 1844 1422	160
	2,50 3,15	ZG 5/1 KMR 63 G4	1128 861	111
	4,00 5,00 6,30	ZG 4/1 KMR 63 G4	680 534 444	66,5
	8,00 10,00 12,50	ZG 3/1 KMR 63 G4	363 341 283	46
	16	ZG 2 KMR 80 К8	228	28,5
	20 25	ZG 2 KMR 71 К6	172 134	24,5
	31,5 40 50	ZG 1 KMR 63 G4	103 80,8 67,2	15
	63 80 100 125 160 200 250 315 400	ZG 0 KMR 63 G4	55,1 43,2 34,4 28,0 21,9 17,0 13,5 11,0 8,58	12,8
0,55	4,00 5,00 6,30	ZG 6/2 KMR 71 К4	1206 944 753	169
	8,00 10,00	ZG 4/1 KMR 71 К4	542 426	69,3
	12,50	ZG 3/1 KMR 71 К4	354	48,5
	16	ZG 3 KMR 80 G8	328	43
	20 25	ZG 2 KMR 71 G6	255 200	26
	31,5 40 50	ZG 2 KMR 71 К4	171 133 106	24
	63 80	ZG 1 KMR 71 К4	82 64,3	17,3
	100 125 160 200 250 315 400	ZG 0 KMR 71 К4	50,4 41,1 32 24,9 19,8 16,2 12,6	15,6
0,75	4,00 5,00 6,30	ZG 6/2 KMR 71 G4	1638 1285 1030	170
	8,00 10,00 12,5	ZG 4/1 KMR 71 G4	739 580 432	70,4
	16	ZG 3 KMR 90 L8	442	48
	20 25	ZG 3 KMR 80 К6	332 269	41
	31,5 40 50	ZG 2 KMR 71 G4	232 182 145	25,5
	63 80 100	ZG 1 KMR 71 G4	112 87,3 73,0	18,9
	125 160 200 250 315 400	ZG 0 KMR 71 G4	56,0 43,6 33,9 27,0 22,0 17,1	16,7
1,1	8,00 10,00	ZG 6/2 KMR 80 К4	1147 896	174
	12,5	ZG 4/1 KMR 80 К4	692	74
	16	ZG 4 KMR 100 S8	621	78
	20 25	ZG 3 KMR 80 G6	488 394	44
	31,5 40 50	ZG 3 KMR 80 K4	322 260 212	41,5
	63 80	ZG 2 KMR 80 K4	162 126	29
	100 125 160 200 250 315 400	ZG 1 KMR 80 K4	105 83,5 63,5 49,9 41,5 33,1 25,2	22,4
1,5	8,00 10,00	ZG 6/2 KMR 60 G4	1549 1216	176
	12,50	ZG 5/2 KMR 80 G4	939	127
	16	ZG 4 KMR 100 L8	846	83
	20 25	ZG 4 KMR 90 L6	627 506	74
	31,5 40 50	ZG 3 KMR 80 G4	437 354 288	43
	63 80 100	ZG 2 KMR 80 G4	220 172 137	31,5
	125 160 200 250 315 400	ZG 1 KMR 80 G4	114 86,4 69,5 57,8 46,1 35,1	24,9
2,2	12,50	ZG 5/2 KMR 90 L4	1363	132
	16	ZG 5 KMR 112 M8	1245	138
	20 25	ZG 4 KMR 100 L6	919 742	83
	31,5 40 50	ZG 4 KMR 90 L4	610 492 401	73
	63 80	ZG 3 KMR 90 L4	313 252	47
	100 125 160 200 250 315 400	ZG 2 KMR 90 L4	200 163 126 98,1 78,2 63,7 49,6	37
3,0	16	ZG 5 KMR 112 M8	1707	148
	20 25	ZG 5 KMR 112 M6	1265 1020	138
	31,5 40 50	ZG 4 KMR 100 S4	828 669 545	80
	63 80 100	ZG 3 KMR 100 S4	425 343 279	53
	125 160 200 250 315 400	ZG 2 KMR 100 S4	222 172 133 106 86,6 67,4	44,5
4,0	16	ZG 6 KMR 132 S8	2197	202
	20 25	ZG 5 KMR 112 M6	1687 1363	149
	31,5 40 50	ZG 5 KMR 100 L4	1118 908 697	130
	63 80	ZG 4 KMR 100 L4	559 451	86
	100 125 160 200 250 315 400	ZG 3 KMR 100 L4	373 292 233 177 145 113 90,6	59

Пример условного обозначения при заказе:

Редуктор KMR 0,75/40 ZG1 G 110, что означает:

KMR – марка;
0,75 – мощность электродвигателя, кВт;
40 – частота вращения выходного вала, об/мин;
ZG1 – типоразмер;
G110 – монтажное исполнение.
